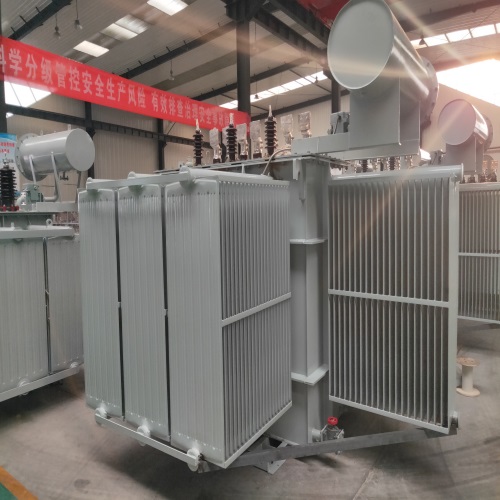

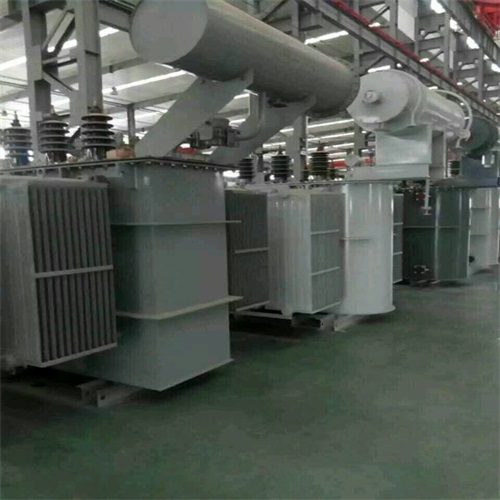

S22油浸式變壓器是一種高效、節能的電力設備，以下是對其技術參數的詳細解析：

　　一、額定參數

　　額定容量：S22油浸式變壓器的額定容量范圍廣泛，從30kVA至2500kVA不等，能夠滿足不同場景的用電需求。常見的型號包括S22-M-30、S22-M-50、S22-M-630、S22-M-1000直至S22-M-2500等。

　　電壓等級：S22油浸式變壓器的主推電壓組合為10kV/0.4kV及6kV/0.4kV，適用于中低壓配電系統。同時，它還支持高壓分接范圍，通常為±5%或±2×2.5%，以靈活適應電網電壓波動。

　　相數與頻率：S22油浸式變壓器均為三相設計，確保電力傳輸?shù)姆€(wěn)定性和效率。其頻率為50Hz，符合國內電網標準。

　　二、性能參數

　　能效等級：S22油浸式變壓器符合國家一級能效標準，節能效果顯著。與S13變壓器相比，其空載損耗降低了20%，負載損耗降低了28%;與S20變壓器相比，空載損耗降低了10%，負載損耗也降低了10%。

　　空載損耗與負載損耗：以S22-1000kVA變壓器為例，其空載損耗為665W(S13為830W，S20為745W)，負載損耗為7415W(S13為10300W，S20為8240W)，有效降低了運行成本。

　　空載電流：S22油浸式變壓器的空載電流隨容量增加而降低。例如，S22-630kVA變壓器的空載電流為0.7%，確保了低壓側電流在合理范圍內。

　　短路阻抗：S22油浸式變壓器的短路阻抗范圍通常為4%~6.5%，具體值依型號而定。短路阻抗是變壓器的重要參數，它影響短路電流的大小和并聯運行條件。

　　三、結構與設計

　　鐵芯結構：S22油浸式變壓器采用三角結構設計，有效減少磁漏損和噪音，提高變壓器效率和運行穩定性。

　　繞組形式：采用雙繞組設計，高低壓繞組均沉浸在絕緣油中，確保良好的絕緣性能和散熱效果。

　　冷卻方式：主要為自然冷卻(AN)或自冷(AF)，部分型號可能采用永磁式風扇冷卻系統，以提高散熱效率。

　　絕緣水平：使用高可靠性絕緣材料和絕緣油，確保設備在惡劣環境下的安全運行。

　　四、物理與環境參數

　　溫升限值：S22油浸式變壓器采用A級絕緣，最高溫度不超過105℃。上層油溫不得超過45℃，以防止油的老化和絕緣性能下降。

　　絕緣油重量：具體數據因型號而異，部分小型變壓器(如某些S22型號)絕緣油重量可能標注為20kg，但大型變壓器絕緣油重量會顯著增加。

　　總重量與外形尺寸：總重量和外形尺寸隨容量增大而增加，具體數據需參考廠家產品手冊。例如，S22-2500kVA變壓器的總重量可能達到數噸。

　　五、其他特性

　　連接組標號：S22油浸式變壓器支持Yyn0或Dyn11等多種標號，適應不同的配電系統需求。

　　防護等級：采用全密封設計，有效防止水分、灰塵等雜質進入變壓器內部，適應戶外安裝環境。

　　應用場景：S22油浸式變壓器廣泛應用于配電系統、工業領域(如冶金、化工、紡織等)及農村地區，為各類用電設備提供穩定、可靠的電力供應。
