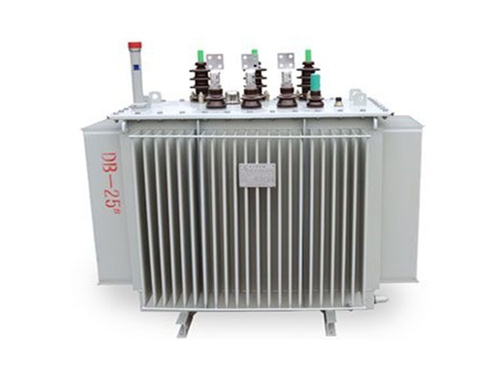

S20油浸式變壓器參數表

作者：干式變壓器廠   日期：2025-06-18  人氣：131

　　以下是S20油浸式變壓器部分參數的示例說明：


額定容量 (kVA) 額定電壓（高壓/低壓 kV） 空載損耗 (W) 負載損耗 (W) 阻抗電壓 (%) 聯結組別
30 6 ±2×2.5% 或 6.3 ±2×2.5% 或 10 ±2×2.5% / 0.4 70 480/505 4.5 Yyn0 或 Dyn11
50 同上 90 695/730 8 同上
80 同上 115 1000/1050 10 同上
100 同上 135 1200/1265 12.5 同上
160 同上 180 1760/1850 16 同上
250 同上 260 2440/2560 25 同上
315 同上 305 2920/3065 31.5 同上
400 同上 370 3440/3615 40 同上
500 同上 430 4120/4330 50 同上
630 同上 510 4960 45 同上
800 同上 630 6000 80 同上
1000 同上 745 8240 100 同上
1250 同上 870 9600 125 同上
1600 同上 1050 11600 160 同上
2000 同上 1225 14640 200 同上
2500 同上 1500 17500 250 同上

　　參數說明

　　額定容量：變壓器的容量范圍從30kVA到2500kVA，適用于不同規模的電力需求。

　　額定電壓：高壓側額定電壓通常為6kV、6.3kV或10kV，低壓側為0.4kV，可根據具體需求進行選擇。

　　空載損耗：S20油浸式變壓器通過采用取向硅鋼片和無氧銅材料，空載損耗較S13標準平均降低10%左右。

　　負載損耗：負載損耗較S13標準平均降低20%左右，通過優化繞組結構和導電材料實現。

　　阻抗電壓：阻抗電壓范圍為4.5%到250%，具體數值根據容量和設計要求確定。

　　聯結組別：常見的聯結組別為Yyn0和Dyn11，可根據實際需求選擇。
