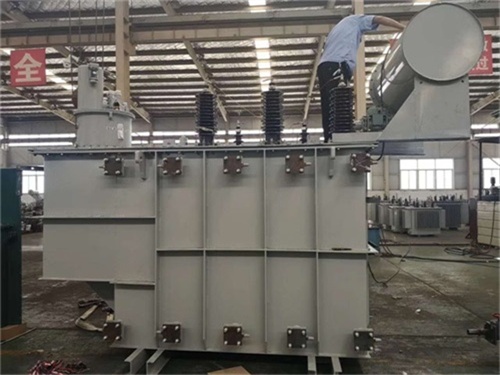

油浸式變壓器的振動分析是保障設備安全穩定運行的關鍵環節，其核心是識別振動來源、評估振動影響、排查潛在故障，并制定針對性控制措施。以下從振動產生機理、關鍵影響因素、分析方法、危害及控制措施五個維度展開詳細說明，覆蓋技術原理與工程應用。

　　一、振動產生的核心機理

　　油浸式變壓器的振動本質是電磁力與機械結構共振共同作用的結果，主要來源分為兩類：

　　1. 電磁性振動(核心來源)

　　由鐵芯和繞組在交變磁場中產生的電磁力引發，占運行中振動總量的70%~90%：

　　鐵芯磁致伸縮振動

　　變壓器鐵芯采用硅鋼片疊壓而成，在50Hz(或60Hz)交變磁場作用下，硅鋼片會發生周期性“伸縮”(即磁致伸縮效應)，頻率為100Hz(2倍電源頻率) ，是鐵芯振動的基頻。

　　若鐵芯疊片接縫不緊密、疊壓系數不足(設計或制造缺陷)，或鐵芯夾緊螺栓松動，會導致磁致伸縮位移量增大，振動幅值顯著上升。

　　繞組電動力振動

　　繞組通入負載電流時，相鄰繞組導線因電流方向相同/相反會產生“吸引力/排斥力”(即安培力)，該力隨電流平方變化，頻率同樣為100Hz。

　　正常運行時電動力較小，振動影響有限;但當電網存在短路故障(如相間短路、匝間短路)時，短路電流驟增(可達額定電流的10~20倍)，電動力會瞬間放大，可能導致繞組變形、松動，進而引發持續性異常振動。

　　2. 機械性振動(次要/輔助來源)

　　由設備機械結構運轉或裝配偏差引發，通常為低頻振動：

　　冷卻系統振動：油浸式變壓器的冷卻風扇(強迫風冷OFAF)、潛油泵(強迫油循環ONAF/ODAF)運行時，電機轉子不平衡、軸承磨損會產生振動，頻率與電機轉速相關(通常為50~500Hz)。

　　結構件共振：油箱、夾件、套管等結構件若固有頻率與電磁振動頻率(如100Hz)接近，會發生共振，導致振動幅值放大(共振時振動量可能增加3~5倍)。

　　裝配偏差：如鐵芯與油箱底部接觸不均、繞組支撐件松動、套管安裝傾斜等，會導致振動傳遞路徑異常，引發局部振動加劇。

　　二、影響振動幅值的關鍵因素

　　振動大小并非固定值，受設計、制造、運行工況共同影響，具體因素如下表：

　　三、振動分析的核心方法(離線+在線)

　　振動分析需通過“數據采集+頻譜分析+故障關聯”實現，常用方法分為離線檢測(定期檢修)和在線監測(實時預警)兩類：

　　1. 離線振動檢測(適用于定期預防性試驗)

　　檢測工具：振動加速度傳感器(精度±5%)、便攜式振動分析儀(支持頻譜分析)。

　　檢測位置：選取振動傳遞最直接的關鍵部位，優先檢測：

　　1. 油箱壁(鐵芯正上方、繞組兩側，距頂部1/3高度處);

　　2. 冷卻系統(風扇電機底座、潛油泵出油口法蘭);

　　3. 鐵芯夾件螺栓(頂部或側面，檢測局部松動)。

　　檢測標準：參考《電力變壓器檢修導則》(DL/T 5732010)，正常運行時：

　　油箱壁振動幅值：≤0.15mm/s(有效值);

　　冷卻系統振動幅值：≤0.2mm/s(有效值);

　　頻譜特征：以100Hz(2倍頻)為主，無明顯300Hz以上高次諧波或50Hz基頻(若50Hz突出，可能為繞組松動)。

　　頻譜分析邏輯：通過頻率特征定位故障類型，例如：

　　100Hz幅值異常增大→鐵芯松動、疊片接縫不良;

　　50Hz幅值突出→繞組徑向松動、電動力分布不均;

　　出現200Hz/300Hz高次諧波→電網諧波污染或繞組匝間短路;

　　冷卻系統出現50Hz/100Hz外的異頻(如150Hz)→風扇軸承磨損。

　　2. 在線振動監測(適用于重要變電站/大容量變壓器)

　　系統組成：固定安裝的振動傳感器(4~6個，覆蓋油箱關鍵區域)、數據采集單元(采樣率≥1kHz)、后臺分析系統(支持實時報警)。

　　監測功能：

　　實時監測振動幅值(有效值、峰值)，設置閾值報警(如超過0.2mm/s觸發預警);

　　連續記錄頻譜變化，捕捉短路故障、過負荷等工況下的振動突變;

　　關聯負載電流、油溫、諧波數據，建立多參數耦合分析模型(如“電流增大+振動上升”是否匹配理論曲線)。

　　優勢：可發現離線檢測遺漏的間歇性故障(如短時過負荷引發的振動異常)，提前3~6個月預警繞組松動、鐵芯老化等隱患。

　　四、振動超標的主要危害

　　長期振動超標會加速設備老化，甚至引發嚴重故障，具體危害包括：

　　1. 絕緣系統損壞：繞組振動導致絕緣紙磨損、匝間絕緣間隙增大，易引發匝間短路;鐵芯振動使鐵芯絕緣漆脫落，導致鐵芯多點接地(增加鐵損)。

　　2. 結構件失效：油箱焊縫因長期振動開裂，引發漏油;夾件螺栓松動導致鐵芯位移，進一步放大振動(惡性循環)。

　　3. 冷卻系統故障：風扇/油泵振動導致電機軸承過熱、線圈燒毀，降低冷卻效率，進而引發變壓器溫升超標。

　　4. 環境影響：振動通過地基傳遞至建筑物，引發低頻噪音(30~50dB)，影響周邊居民(尤其城區變電站)。

　　五、振動控制與減振措施

　　針對振動超標的問題，需從“源頭控制+傳遞阻隔”兩方面制定措施：

　　1. 源頭控制(設計/制造/運維階段)

　　設計優化：選用高導磁低損耗硅鋼片(降低磁致伸縮)，加強繞組軸向緊固(采用環氧樹脂撐條)，設計結構件固有頻率避開100Hz。

　　制造質量管控：嚴格檢測鐵芯疊壓系數(≥0.96)，采用扭矩扳手控制夾緊螺栓力矩(偏差≤±5%)，冷卻系統出廠前做動平衡試驗(不平衡量≤5g·mm)。

　　運行維護：避免長期過負荷(過負荷率≤1.2倍額定電流)，定期清除冷卻系統積塵(防止風扇堵轉)，檢測電網諧波(總諧波畸變率≤5%)。

　　2. 振動傳遞阻隔(現場整改)

　　加裝減振裝置：在油箱底部與地基之間安裝彈簧減振器(適用于低頻振動)或橡膠減振墊(適用于高頻振動)，可降低振動傳遞率30%~60%。

　　冷卻系統減振：風扇電機與支架之間加裝橡膠隔振墊，潛油泵進出口采用柔性連接管(避免剛性傳遞振動)。

　　隔音降噪：對城區變電站，可在油箱外側包裹阻尼隔音層(如丁基橡膠)，或建設隔音屏障，降低環境噪音10~15dB。

　　總結

　　油浸式變壓器的振動分析需以“電磁機理為核心、頻譜分析為手段、故障預警為目標”，通過定期離線檢測與實時在線監測結合，及時識別鐵芯松動、繞組變形、冷卻系統故障等隱患。同時，從設計、制造、運維全流程控制振動源，并通過減振裝置阻隔傳遞，可有效保障變壓器長期安全運行，延長其使用壽命(設計壽命20~30年，良好振動控制可延長5~10年)。
