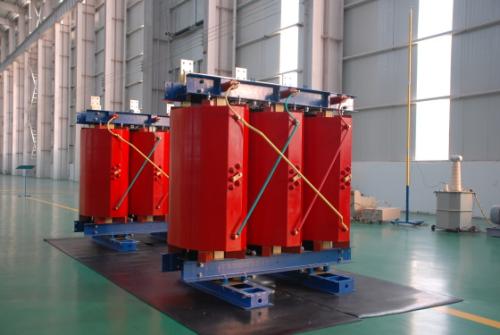

SCB11-200KVA/10KV/0.4KV干式變壓器變壓器型號：SCB11-200KVA/10KV/0.4KV 變壓器規格：SCB11-200KVA/10KV/0.4KV 介紹摘要： 德潤變壓器有限公司以其可靠的質量、合理的價格、優質的服務、良好的信譽贏得了廣大客戶的贊譽，，產品暢銷全國各省市自治區，是全國變壓器行業的重點骨干企業。公司憑借多年來在變壓器行業設計和制造上所積累的豐富的經驗及良好的產品品質，而成為國內外變壓器的主要供應商。 干式變壓器結構特點: 1.鐵芯：采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度 咨詢熱線：137-0635-4419 |
產品詳情：
德潤變壓器有限公司以其可靠的質量、合理的價格、優質的服務、良好的信譽贏得了廣大客戶的贊譽，，產品暢銷全國各省市自治區，是全國變壓器行業的重點骨干企業。公司憑借多年來在變壓器行業設計和制造上所積累的豐富的經驗及良好的產品品質，而成為國內外變壓器的主要供應商。
干式變壓器結構特點:
1.鐵芯：采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組：有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式，(一般多采用3,因為它能有效的防止澆注的樹脂開裂,提高了設備的可靠性)
3.高壓繞組：一般采用多層圓筒式或多層分段式結構
4.低壓繞組：一般采用層式或箔式結構
5.溫控、溫顯：
溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度控制與測量，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切換。
濕顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：
溫控:﹤20m
溫顯:﹤10m(二線制)
﹤100m(帶有補償導線的二線制)
6.溫度：標準《干式變壓器》GB6450-1986對干式變壓器的溫升限值做出了規定。
當采用A級絕緣材料時，其極限工作溫度在105℃時，溫升應小于60K;
當采用E級絕緣材料時，其極限工作溫度在120℃時，溫升應小于75K;
當采用B級絕緣材料時，其極限工作溫度在130℃時，溫升應小于80K;
當采用F級絕緣材料時，其極限工作溫度在155℃時，溫升應小于100K;
當采用H級絕緣材料時，其極限工作溫度在180℃時，溫升應小于125K;
當采用C級絕緣材料時，其極限工作溫度在220℃時，溫升應小于150K。
我公司變壓器庫存規格齊全，保質保量，所售產品均執行國家標準，變壓器均附帶說明書、實驗報告等證件，公司負責變壓器全面質量跟蹤，為您排除后顧之憂。
1.鐵芯：采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.
2.繞組：有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式，(一般多采用3,因為它能有效的防止澆注的樹脂開裂,提高了設備的可靠性)
3.高壓繞組：一般采用多層圓筒式或多層分段式結構
4.低壓繞組：一般采用層式或箔式結構
5.溫控、溫顯：
溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度控制與測量，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切換。
濕顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。
溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為：
溫控:﹤20m
溫顯:﹤10m(二線制)
﹤100m(帶有補償導線的二線制)
6.溫度：標準《干式變壓器》GB6450-1986對干式變壓器的溫升限值做出了規定。
當采用A級絕緣材料時，其極限工作溫度在105℃時，溫升應小于60K;
當采用E級絕緣材料時，其極限工作溫度在120℃時，溫升應小于75K;
當采用B級絕緣材料時，其極限工作溫度在130℃時，溫升應小于80K;
當采用F級絕緣材料時，其極限工作溫度在155℃時，溫升應小于100K;
當采用H級絕緣材料時，其極限工作溫度在180℃時，溫升應小于125K;
當采用C級絕緣材料時，其極限工作溫度在220℃時，溫升應小于150K。
我公司變壓器庫存規格齊全，保質保量，所售產品均執行國家標準，變壓器均附帶說明書、實驗報告等證件，公司負責變壓器全面質量跟蹤，為您排除后顧之憂。
