10KV SCB10-800KVA樹脂澆注干式變壓器變壓器型號：10KV SCB10-800KVA樹脂澆注干式變壓器 變壓器規格：10KV SCB10-800KVA樹脂澆注干式變壓器 介紹摘要： 10KV SCB10-800KVA樹脂澆注干式變壓器 SCZB10有載調壓干式變壓器 產品簡介: 樹脂澆注干式變壓器是采用玻璃纖維和環氧樹脂復合材料作為絕緣介子，將繞制成的高、低壓線圈在真空狀態下澆注而成。公司在原引進德國技術基礎上，通過消化吸收、不斷改進性能，成功開發的結構更先進，外形美觀的新一代樹脂澆注變壓器。由于產 咨詢熱線：137-0635-4419 |

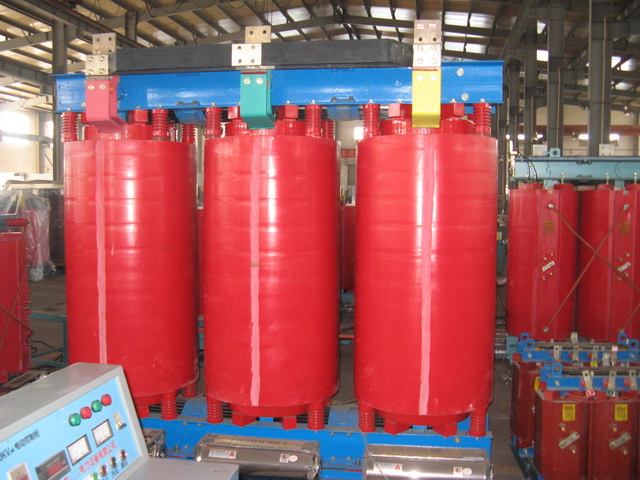

10KV SCB10-800KVA樹脂澆注干式變壓器 SCZB10有載調壓干式變壓器
產品簡介:
樹脂澆注干式變壓器是采用玻璃纖維和環氧樹脂復合材料作為絕緣介子，將繞制成的高、低壓線圈在真空狀態下澆注而成。公司在原引進德國技術基礎上，通過消化吸收、不斷改進性能，成功開發的結構更先進，外形美觀的新一代樹脂澆注變壓器。由于產品具有防火阻燃的特點，因此被廣泛應用于有防火要求的廠房內，辦公樓堂館所，商場，地鐵、機場等配電。
容量范圍：30~2500kVA（可根據用戶要求增加至更大容量）；
電壓等級：10kV，20 kV；35 kV
絕緣耐熱等級：F級、繞組溫度限值155℃；
環境溫度：-10℃~40℃
冷卻方式：自冷（AN）或風冷（AF）
防護等級：IP00；IP20（戶內）；IP23（戶外）
絕緣水平：10KV級工頻耐壓35KV、沖擊耐壓75KV；
20KV級工頻耐壓50KV、沖擊耐壓125KV；
35KV級工頻耐壓70KV、沖擊耐壓170KV。
執行標準：
GB/T10228-2008《干式電力變壓器技術參數和要求》；
GB6450-1986《干式電力變壓器》；
GB/T17211-1998 《干式電力變壓器負載導則》；
IEC 60076-11《國際電工委員會標準－干式電力變壓器》；
可根據用戶需求，提供在特殊使用條件下運行的接地、整流等特種干式變壓器。
產品特點:
免維護、安裝更簡便、綜合運行成本低；
結構先進、安全、防火阻燃、無污染，可直接安裝在負荷中心；
線圈整體澆注、低壓箔式結構安匝分布好抗短路能力強，絕緣水平高，耐雷電沖擊性能好；
先進的確澆注工藝，進口真空澆注設備，優質進口樹脂，產品外觀光潔、美觀，局放電值極低，多年后表面不產生龜裂現象；
防潮性能好，停運后不經干燥即可投入運行；
先進的疊片方式和減震措施相結合，噪音低；
溫度分部均勻，熱點溫度低，可靠性高，過載能力強、強迫風冷條件下可以150%運行；
使用壽命長久，絕緣材料均已經過國家快速老化試驗驗證。
性能參數
|
產品 型號 |
容量(kVA) |
電壓組合 |
聯結組標號
|
損耗(W) |
空載電流(%)
|
阻抗電壓(%) |
本體總重(kg) |
軌距(mm) |
外形尺寸(mm) 長×寬×高 |
|||
|
高壓(kV) |
分接 范圍 |
低壓(kV) |
空載 |
負載 |
||||||||
|
SC10-30/10 |
30 |
6 6.3 10 10.5 11 |
±5% (±2× 2.5%) |
0.4 |
Dyn11 (Yyn0) |
180 |
740 |
2.3 |
4.0 |
420 |
550×550 |
950×600×900 |
|
SC10-50/10 |
50 |
250 |
1060 |
2.2 |
530 |
550×550 |
1100×600×1000 |
|||||
|
SC10-80/10 |
80 |
330 |
1470 |
1.7 |
640 |
550×550 |
1200×600×1100 |
|||||
|
SC10-100/10 |
100 |
360 |
1690 |
1.7 |
730 |
550×550 |
1250×700×1200 |
|||||
|
SC10-125/10 |
125 |
420 |
1980 |
1.5 |
820 |
550×550 |
1250×700×1200 |
|||||
|
SC10-160/10 |
160 |
490 |
2320 |
1.5 |
995 |
660×660 |
1190×630×1210 |
|||||
|
SC10-200/10 |
200 |
580 |
2690 |
1.3 |
1125 |
660×660 |
1210×630×1300 |
|||||
|
SC10-250/10 |
250 |
660 |
3070 |
1.3 |
1265 |
660×660 |
1250×630×1310 |
|||||
|
SC10-315/10 |
315 |
780 |
3690 |
1.1 |
1440 |
660×660 |
1300×740×1355 |
|||||
|
SCB10-400/10 |
400 |
890 |
4350 |
1.1 |
1650 |
660×660 |
1330×740×1445 |
|||||
|
SCB10-500/10 |
500 |
1040 |
5160 |
1.1 |
1990 |
820×820 |
1370×740×1495 |
|||||
|
SCB10-630/10 |
630 |
1160 |
6330 |
0.9 |
6.0 |
2240 |
820×820 |
1400×870×1625 |
||||
|
SCB10-800/10 |
800 |
1370 |
7380 |
0.9 |
2600 |
820×820 |
1570×870×1640 |
|||||
|
SCB10-1000/10 |
1000 |
1560 |
8730 |
0.9 |
2940 |
1070×1070 |
1610×1150×1580 |
|||||
|
SCB10-1250/10 |
1250 |
1810 |
10390 |
0.9 |
3150 |
1070×1070 |
1660×1020×1850 |
|||||
|
SCB10-1600/10 |
1600 |
2400 |
12770 |
0.9 |
4370 |
1070×1070 |
1700×1020×1970 |
|||||
|
SCB10-2000/10 |
2000 |
2700 |
15330 |
0.7 |
5270 |
1070×1070 |
1820×1020×1995 |
|||||
|
SCB10-2500/10 |
2500 |
3150 |
18420 |
0.7 |
5820 |
1070×1070 |
1840×1020×2300 |
|||||
