SCB12-800KVA干式變壓器型號結構變壓器型號：SCB12-800KVA 變壓器規格：SCB12-800KVA 介紹摘要： SCB12-800KVA干式變壓器低壓線圈為箔式繞組結構，采用優質進口銅箔或者鋁箔繞制，高壓線圈為“梯形”分段層式結構，真空環氧澆注成型，層間電壓低，具有很強的承受過電壓能力。 鐵芯采用進口優質冷軋晶粒取向硅鋼片，在全自動鐵芯剪切線上加工而成，采用45°全斜接縫結構，芯柱采用特殊的綁扎工藝，鐵芯表面涂刷專用防銹漆，能防潮，防銹并可有效降低噪音 咨詢熱線：137-0635-4419 |
產品詳情：

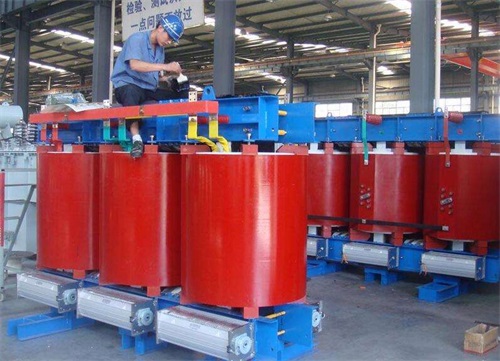

SCB12-800KVA干式變壓器低壓線圈為箔式繞組結構，采用優質進口銅箔或者鋁箔繞制，高壓線圈為“梯形”分段層式結構，真空環氧澆注成型，層間電壓低，具有很強的承受過電壓能力。
鐵芯采用進口優質冷軋晶粒取向硅鋼片，在全自動鐵芯剪切線上加工而成，采用45°全斜接縫結構，芯柱采用特殊的綁扎工藝，鐵芯表面涂刷專用防銹漆，能防潮，防銹并可有效降低噪音。
?F級絕緣高壓線圈
線圈全部采用F級絕緣的半硬漆包線作為導體，其膨脹系數與銅導體相近具有良好的抗沖擊、抗溫度變化、抗裂性及良好的散熱性能，溫升低。玻璃纖維和環氧樹脂所有組成成分都具有自熄性，不會持續燃燒，也不會產生有毒氣體和污染環境。
?H級絕緣高壓線圈
采用NOMEX紙包扁銅線繞制，用機械強度高，散熱條件好的連續式結構，并經VPI真空加壓設備多次浸漬特殊配方的H級絕緣漆，多長烘培固化而成。
?低壓線圈
低壓線圈以箔繞為主，且內部焊接在繞線機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過程，繞組層間采用德國DMD絕緣材料，繞制完畢后端部用環氧樹脂密封固化，不僅解決了線圈匝間不平衡問題，同時散熱效果也有改善，提高了變壓器抗短路能力。
?保護外殼和出線母排
可根據用戶要求配置普通鋼板、不銹鋼、鋁合金材質及特殊環境下的保護外殼。例如：IP20 IP23等防護等級的。
?溫控和風冷系統
變壓器溫控保護裝置采用PTC非線性電阻和PT100線性電阻雙傳感原理，LED溫度顯示，具有溫度設定、保存高溫度值、自動發出警報跳閘信號、自動、手動啟停風機的功能，也可根據用戶具體要求配置不同要求的溫控裝置。
?F級絕緣高壓線圈
線圈全部采用F級絕緣的半硬漆包線作為導體，其膨脹系數與銅導體相近具有良好的抗沖擊、抗溫度變化、抗裂性及良好的散熱性能，溫升低。玻璃纖維和環氧樹脂所有組成成分都具有自熄性，不會持續燃燒，也不會產生有毒氣體和污染環境。
?H級絕緣高壓線圈
采用NOMEX紙包扁銅線繞制，用機械強度高，散熱條件好的連續式結構，并經VPI真空加壓設備多次浸漬特殊配方的H級絕緣漆，多長烘培固化而成。
?低壓線圈
低壓線圈以箔繞為主，且內部焊接在繞線機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過程，繞組層間采用德國DMD絕緣材料，繞制完畢后端部用環氧樹脂密封固化，不僅解決了線圈匝間不平衡問題，同時散熱效果也有改善，提高了變壓器抗短路能力。
?保護外殼和出線母排
可根據用戶要求配置普通鋼板、不銹鋼、鋁合金材質及特殊環境下的保護外殼。例如：IP20 IP23等防護等級的。
?溫控和風冷系統
變壓器溫控保護裝置采用PTC非線性電阻和PT100線性電阻雙傳感原理，LED溫度顯示，具有溫度設定、保存高溫度值、自動發出警報跳閘信號、自動、手動啟停風機的功能，也可根據用戶具體要求配置不同要求的溫控裝置。
