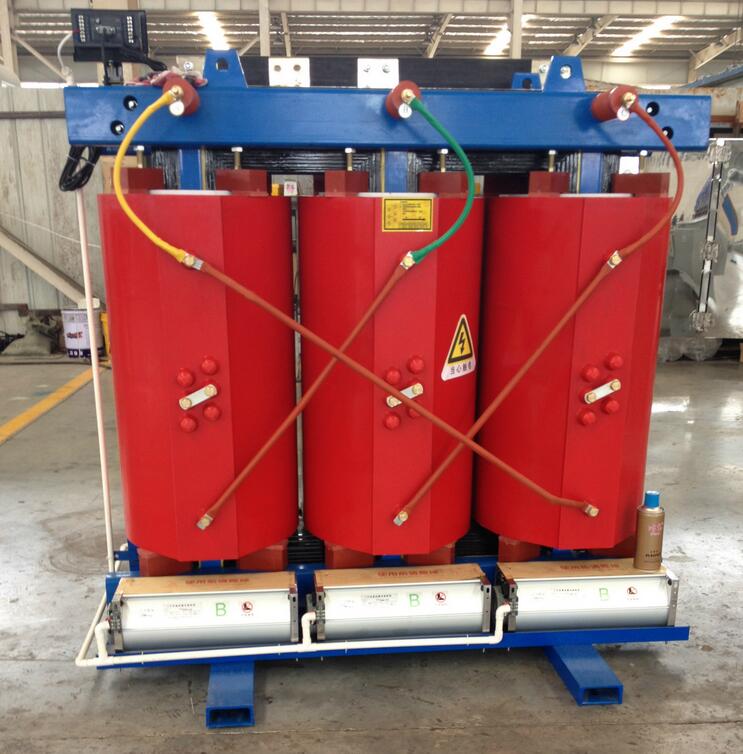

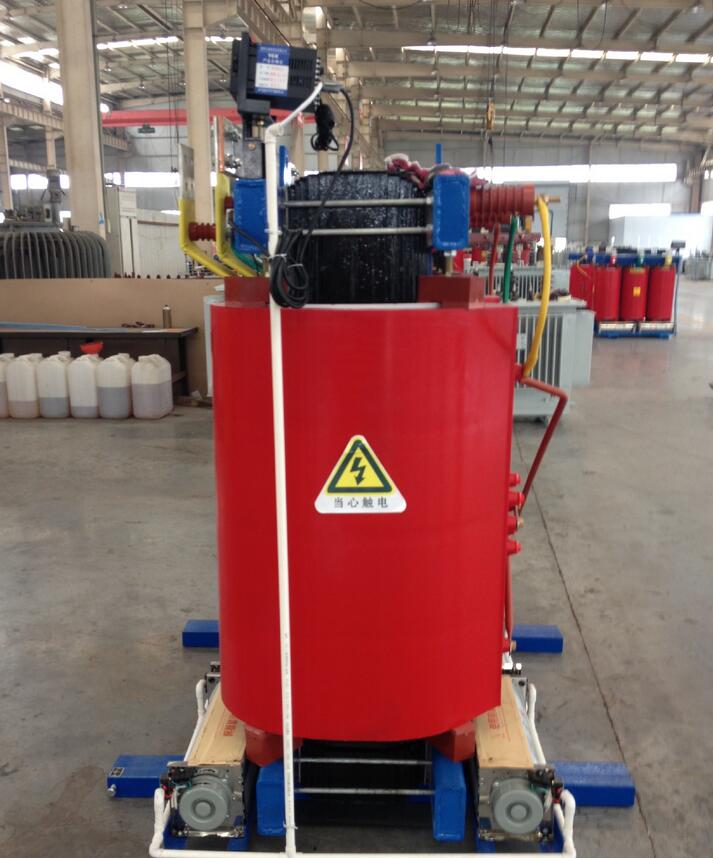

SCB10-125/10具體型號中各個字母的含義為：

　　1、S：表示變壓器為三相電力變壓器，如果為單相變壓器則應該用字母“D”或字母“d”表示。

　　2、C：表示變壓器為環氧樹脂澆筑的包封式干式變壓器

　　3、B：表示這臺變壓器低壓側采用的是箔繞的，銅箔作為變壓器的低壓線包具有很好的載電流能力，和抗短路能力

　　4、10：表示這臺變壓器的設計序號為10型，目前這種型號是市場上應用最多的型號，且性價比高。10型沒出現之前應用最多的是9型變壓器，即SCB9。目前市場上逐漸出現SCB11、SCB13更新型的干式變壓器。

　　5、125：表示變壓器的標定容量，所謂標定容量指的是變壓器的額定容量，國家的標準規定變壓器的實際容量為標定容量的±10%

　　6、10：表示變壓器的電壓等級為10KV級

　　變壓器試驗項目結果：

　　經過測量繞組電阻不平衡率小于2%

　　經過測量在主分接的情況下其短路的阻抗范圍在6%±10%以內

　　經實測變壓器的負載損耗在±15%以內符合國家標準

　　經實測變壓器的空載電流在小于1%，空載損耗小于1.77%完全符合國家的標準

　　經過實測變壓器繞組的溫升極限在100K，所以變壓器在使用使不得超過此值

　　經過實測變壓器的局部放電量小于10pC，符合國家范圍。

　　變壓器在出廠打耐壓時高低壓所打耐壓分別為35KV(高壓)、3KV(低壓)。

　　經過實際測量變壓器的噪音分貝小于72dB(A)

　　變壓器的雷電沖擊耐受電壓(KV)為75KV

　　使用條件：

　　1、使用海拔高度：H<1000m

　　2、工作的環境溫度：-25℃~+40℃

　　3、相對濕度：空氣在+25℃時，相對濕度不超過90%

　　4、風速：<35m/s

　　5、地震加速度：水平加速度為0.4m/s2

　　6、作場所：無火災、爆炸危險、化學腐蝕級劇烈振動場合

　　干變生產執行的標準和出廠試驗執行的標準

　　【1】、GB1094.1-1996《電力變壓器第Ⅰ部分總則》

　　【2】、GB1094.11-2007《電力變壓器第Ⅱ部分：干式變壓器》

　　【3】、GB/T 10228-2008《干式電力變壓器技術參數和要求》及委托要求

　　【4】GB/T10228—2008《干式電力變壓器技術參數和要求》

　　【5】GB/T7328—1987 《變壓器和電抗器的聲級測量》

　　【6】GB4208—2008 《外殼防護等級》(IP代碼)

　　【7】GB/T17211—1998 《干式電力變壓器負載導則》

　　【8】GB10237—1988 《電力變壓器絕緣水平和絕緣試驗、外絕緣的空氣間隙》

　　【9】GB/T5273—1985 《變壓器、高壓電器和套管的接線端子》

　　【10】GBJ148—1990 《電器裝置安裝工程電力變壓器、油浸電抗器、互感器施工驗收規范》

　　【11】GB50510—1992 《電器裝置安裝工程電氣交接試驗標準》機械工業部標準：

　　【12】JB/T501—2006《電力變壓器試驗導則》

　　【13】JB/T10088—2004《6～220kV級變壓器聲級》電力工業部標準：

　　【14】DL/T572—1995 《電力變壓器運行規程》

　　【15】DL/T573—1995《電力變壓器檢修導則》

　　【16】DL/T596—1996 《電力設備預防性試驗》

　　產品安裝：

　　1、安裝前應閱讀本說明書，產品銘牌，產品外形尺寸圖以及《99D268干式變壓器安裝》國家標準圖集，了解產品重量，安裝方法等內容，準備好相應的起吊設備和工具。

　　2、產品安裝時，離開墻壁和其他障礙物500mm以上，相鄰變壓器之間有500mm以上的距離。

　　3、變壓器帶電導體對地的最小安全距離應符合GB10237《電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙》的規定。

　　4、安裝變壓器的地基應預埋地腳螺栓，螺栓位置參照變壓器的外形圖，與變壓器的底座安裝孔相對應，并將變壓器固定牢固。出廠時配有小車輪的變壓器，變壓器就位后應將小車輪卸下并按前述方法固定。

　　5、當變壓器拆卸成幾部分并分別包裝時，用戶應將產品拆卸一覽表所示所有零部件及緊固件全部安裝到位，恢復產品外形圖所示整體外形。

　　6、用戶在連接產品進出線時，應將電纜或母線支撐夾持牢固，避免產品的接線端子承受過大的拉、壓應力。

　　變壓器的負載損耗：

　　變壓器的負載損耗產生于變壓器的線圈。為什么變壓器的線圈會產生負載損耗呢。我們知道金屬導體都有電阻存在，電阻是金屬材質的物理特性，沒法改變。每種材質都存在電阻，衡量電阻值有一個很重要的參數即電阻率，電阻率是物理特性每種材質的電阻率都不相同。金屬存在電阻后當有電流通過，電流就要對其做工，做工就產生熱量，這就是變壓器線圈產生的負載損耗。所以變壓器的線圈多采用電阻率偏低且相對比較經濟的材質，目前，做為變壓器線圈材質的主要有兩種一是銅材質二是鋁材質，我們知道銅材質的電阻率比鋁材質的電阻率減少近一半，在相同截面積的情況下因為銅材質的電阻要低于鋁材質的【R=ρ*(l/s)R表示電阻值l表示導體的長度s表示導體的截面積)這是金屬導體電阻值的決定式】。在實際應用中鋁材質的變壓器為了能使性能達到同材質的變壓器，這時鋁材質的截面積需要做的比銅材質截面積大。在這種情況下鋁材質的變壓器雖然在體積上比銅材質的大，但其抗電流能力，散熱能力，和性價比要遠高于全銅材質的變壓器。

　　變壓器運行前注意事項：

　　本產品必須安裝在室內，不得在帶電時進入變壓器安全距離內，以免發生危險!

　　1、在運輸、安裝及使用過程中，不得使變壓器受到滴水、雨、雪的浸濕。如有問題請及時按照本說明書處理或聯系我們;

　　2、投運前應檢查所有緊固件、連接件是否松動，若有松動現象，應緊固;在緊固過程中，為防止變壓器引線及線鼻子受損或折斷，應避免引線及線鼻子轉動;需要調整高壓分接時，調整后檢測三相直流電阻應與出廠值一致，以確保分接端子接觸良好;

　　3、投運前應檢查變壓器主體接地是否滿足要求和有效接地;

　　4、投運前應檢查溫控儀三相溫度顯示是否正常、整定值是否符合要求、各信號接點是否引入中控室、變壓器冷卻風機是否每臺運轉正常，且其轉向是否與標識一致，若有異常應及時檢修或更換;

　　5、應定期對底吹風機及柜體濾網(如有)進行清理，對變壓器本體(線圈、絕緣子、分接線端子等部位)進行除塵;定期檢查各帶電連接端子是否松動、連接線絕緣和線圈表面有無變色、放電、損傷、碳化的痕跡;

　　6、停機后再次投運前，應檢測變壓器絕緣電阻(尤其受潮時)和外觀是否有異常，若有則應進行相應處理;

　　7、應保持變壓器室內良好通風(其進出風口溫度差小于10℃);如有柜體，應保持其內的良好通風(其進出風口溫度差小于15℃)。

　　售后服務技術服務承諾

　　一、 對銷售出的產品實行“三包”，在質保期內，如出現由于產品制造質量引起的問題，公司負責免費進行保修、包換、包退。對于其他原因造成的問題，公司積極協助用戶解決問題，以保證產品及時投入運行，把事故損失降低到最低。

　　二、 大設備的安裝、調試、現場技術服務，公司將由副總工程師帶隊上門服務。以解決用戶的各種問題。

　　三、 產品安裝后如有滲油現象，公司負責處理。

　　四、 建立產品用戶檔案，定期實行質量跟蹤，持續改進。

　　五、 配合用戶搞好變壓器現場運行和維護管理工作

　　六、 堅持“質量第一，用戶至上”的原則，在接到用戶通知的2至4小時內給予答復，并在6—72小時內及時趕到現場。
