S20油浸式變壓器方案設計需圍繞節能目標、工況適配、安全可靠三大核心，結合具體應用場景(如配電、工業、變電站)，從參數選型、結構設計、保護配置到安裝運維全流程規劃，確保滿足能效標準與實際需求。

　　一、方案設計核心前提：明確基礎參數與需求

　　設計前需先鎖定6項關鍵輸入參數，這是方案落地的基礎，避免后期調整導致成本增加。

　　1. 電壓等級：確定高壓側(如10kV、35kV)與低壓側(如0.4kV、10kV)額定電壓，需匹配電網電壓標準(如國內高壓常用10kV，低壓0.4kV)。

　　2. 額定容量：根據負載總功率計算，公式為 \( S = \frac{P_{\text{總負載}}}{\cos\varphi} \)(\( \cos\varphi \) 取0.8-0.9)，同時預留10%-20%余量(如總負載800kW，選1000kVA容量)。

　　3. 能效要求：S20系列本身符合國家一級能效，需明確是否有更高定制需求(如空載損耗、負載損耗需低于標準值5%-10%)。

　　4. 安裝環境：區分室內(如配電房)、室外(如戶外預裝式變電站)，室外需考慮防雨、防凝露、抗風沙;高海拔(≥1000m)需加強絕緣設計，每升高1000m絕緣強度降8%-10%。

　　5. 負載特性：判斷負載類型(如照明類純阻性、電機類感性、諧波類非線性)，感性/非線性負載需增加抗短路能力設計，諧波負載可配套濾波裝置。

　　6. 保護需求：明確是否需配置差動保護、瓦斯保護、過流保護等，重要場景(如醫院、數據中心)需雙重保護冗余。

　　二、方案核心設計模塊

　　1. 電磁設計：zui大化節能與抗損能力

　　電磁設計是S20系列“低損耗”的核心，需重點控制2個關鍵指標。

　　鐵芯設計：

　　1. 采用高硅鋼片(如30Q130)，厚度0.3mm，降低磁滯損耗;鐵芯疊片采用“全斜接縫”工藝，減少接縫處磁阻，空載損耗比S11系列低15%-20%。

　　2. 鐵芯夾緊采用絕緣螺桿+玻璃纖維帶，避免金屬緊固件形成渦流，同時控制夾緊力(0.2-0.3MPa)，防止硅鋼片變形影響磁性能。

　　繞組設計：

　　1. 導線選用高純度電解銅(含銅量≥99.95%)，高壓繞組采用“連續式”結構(10kV等級)或“糾結式”結構(35kV等級)，低壓繞組采用“多層圓筒式”銅箔繞制，降低電阻損耗與漏磁損耗。

　　2. 繞組間預留均勻油道(寬度8-12mm)，確保變壓器油循環順暢，同時層間絕緣采用環氧浸漬紙，耐溫等級達A級(105℃)，適配油浸環境。

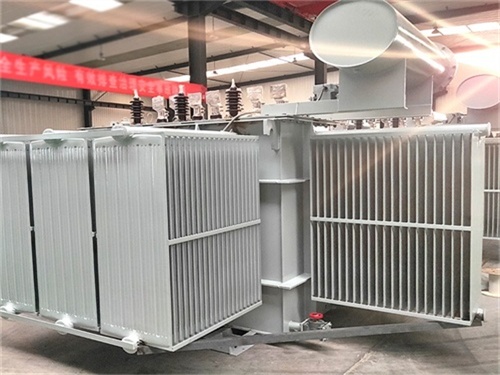

　　2. 結構設計：適配環境與安全標準

　　結構設計需平衡散熱、絕緣、防護三大需求，不同安裝環境差異如下。

　　3. 保護系統設計：全場景安全冗余

　　根據負載重要性配置保護裝置，確保故障時快速響應，避免設備損壞。

　　基礎保護(必配)：

　　1. 瓦斯保護：配置輕瓦斯(油位下降、輕微故障報警)與重瓦斯(嚴重故障跳閘)，動作值按GB/T 6451設定(輕瓦斯氣體容積250-300mL，重瓦斯油流速1.0-1.2m/s)。

　　2. 過流保護：低壓側配置塑殼斷路器(MCCB)，高壓側配置高壓斷路器+電流互感器，過流跳閘值為額定電流的1.2-1.5倍。

　　3. 溫度保護：油箱內預埋鉑電阻(PT100)，油溫達85℃時啟動冷卻風扇，達95℃時報警，達105℃時跳閘。

　　增強保護(選配，重要場景)：

　　1. 差動保護：配置差動繼電器，監測高、低壓側電流差值，應對繞組短路等內部故障，動作時間≤0.05s。

　　2. 過電壓保護：高壓側加裝避雷器(如氧化鋅避雷器)，防止雷擊或電網波動導致的過電壓擊穿絕緣。

　　4. 油系統設計：保障絕緣與散熱

　　變壓器油是絕緣與散熱的核心介質，需從選型到維護全流程控制。

　　1. 油選型：選用25礦物絕緣油(低溫環境選45)，擊穿電壓≥35kV/2.5mm，介損因數(90℃)≤0.005，含水量≤10ppm。

　　2. 油處理：注油前需經真空脫氣(真空度≤133Pa)、過濾(精度≤5μm)，注油后靜止24h，排除油中氣泡;運行中每2-3年進行1次油質檢測(色譜分析、介損測試)。

　　3. 油循環：自然冷卻時依賴油的密度差循環，強制冷卻時通過冷卻風扇加速油流，確保繞組溫升≤65K，鐵芯溫升≤70K。

　　三、方案驗證與優化：確保合規性與經濟性

　　設計完成后需通過3項驗證，避免落地風險。

　　1. 標準合規性：對照GB/T 6451《油浸式電力變壓器》、GB 20052《三相配電變壓器能效限定值及能效等級》，確?？蛰d損耗、負載損耗、溫升等指標達標(如1000kVA/10kV S20變壓器，空載損耗≤1.2kW，負載損耗≤10.5kW)。

　　2. 工況模擬：通過仿真軟件(如ANSYS Maxwell)模擬滿負載、過載(1.2倍)、短路等工況，驗證繞組溫度、漏磁密度是否在安全范圍(短路時繞組zui大應力≤150MPa)。

　　3. 成本優化：在滿足需求的前提下，小容量(≤630kVA)可選用鋁繞組降低成本(需增大截面積補償導電率)，大容量(≥800kVA)優先選銅繞組，平衡初期成本與長期節能收益。
